产品描述
S450系列在线激光打标机专为自动化生产环境中的连续打标任务设计。配备光纤激光器和高速扫描系统，S450在金属、塑料、陶瓷等多种材料上打出清晰、的标记。它与生产线完美集成，支持序列号标记、二维码、条形码、标志和自定义图形。具有坚固的结构、智能界面和低维护要求，是高吞吐量打标作业的理想选择。
产品特点
激光类型：CO2/光纤/UV（可选）
运动模式：X/Y轴精密平台双向运动，自动调整轨道宽度
功能：自动传输轨道、烟雾报警系统、每秒600字符的高速雕刻，确保稳定和高质量雕刻、实时条形码阅读（可选）
应用：在印刷电路板（PCB）板、树脂、柔性印刷电路板（FPC）、刚柔板（RF）和薄的多层板等材料上进行一维/二维编码、文字、图案和条形码雕刻

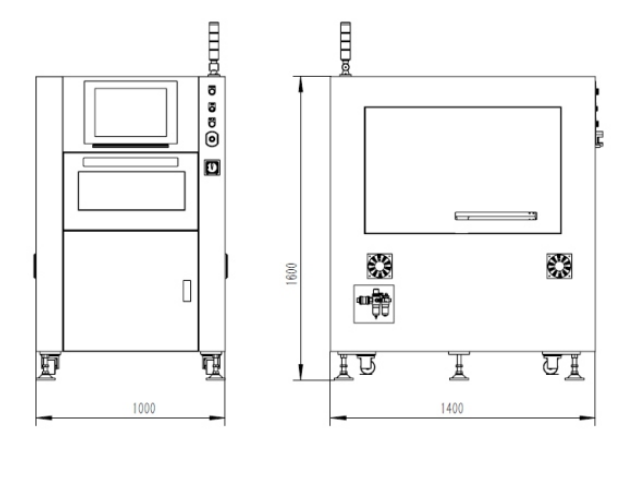

整体尺寸：宽1000*长1400*高1600毫米
实际基板：50*50-450*450毫米
基板高度限制：上方30毫米，下方30毫米
设备重量：1000KG
产品参数
模型 | S350 | S450 | S510 | |
基底尺寸 | 50*50～350*350 毫米 | 50*50～450*450 毫米 | 50*50～510*510 毫米 | |
应用范围 | PCB 板、树脂、FPC 柔性板、刚柔板、薄多层板、陶瓷、玻璃、金属材料、IC 芯片等 | |||
雕刻方法 | SX 单头单面标记 /RX 单头可逆双面标记 /DX 双头上下双面标记 | |||
轨道 | 板入口高度 | 上：30毫米 下：30毫米 | ||
衬底厚度 | 0.6~6毫米 | |||
传输方向 | 从左到右；从右到左；从左到左；从右到右 | |||
轨道数 | 单线（可选双线） | |||
轨道高度 | 900±20毫米 | |||
激光头的数量 | 01/1/2 | |||
激光头 | 激光类型 | CO2,5W（可选CO2：10W 或 U：3W/5W 或 Keyence CO2：30W雕刻头或光纤激光器） | ||
3D雕刻 | 支持（可选） | |||
激光光斑直径 | CO2:0.1毫米;UV:0.04毫米 | |||
冷却方法 | 风冷 | |||
激光波长 | CO2:10.64微米/每微米，紫外线波长: 355纳米/紫外线，绿色波长: 532纳米/光纤: 1064纳米 | |||
雕刻范围 | 50*50~120*120 毫米（取决于激光雕刻头的配置） | |||
激光等级 | 四年级 | |||
雕刻类型 | 文本类型 | 英语、数字、字符、符号，支持 TrueType 字体、SHX 字体等 | ||
条形码 | 代码39；代码128；代码93；ITF；NW-7；EAN-13；EAN-8；ISBN等。 | |||
二维码 | 二维码；微型二维码 DM 代码 GS1 数据矩阵 PDF 417 等等 | |||
图像数据 | DXF; BMP; HPGL; JPEG; AI; EPS | |||
二维码尺寸 | 0.5*0.5 至 30*30 毫米（最小的二维码根据激光雕刻头进行配置） | |||
雕刻位置的准确性 | ±0.04毫米 | |||
雕刻扫描速度 | 更大速度：6000-12000 毫米/秒（取决于激光雕刻头的配置） | |||
重复定位精度 | ±0.02毫米 | |||
操作系统 | Windows 10 | |||
软件语言 | 激光打标 中文/英文/繁体中文 | |||
编程方法 | PCB整板扫描拼接；引导式视觉编程 | |||
烟雾和尘埃报警系统 | PM2.5烟雾和灰尘报警系统 | |||
视觉系统 | 光学高精度定位 视觉防呆 实时码阅读检测（可选） | |||
电源规格 | 交流220伏，50/60赫兹 | |||
力量 | 2.0 千瓦 | 2.2千瓦 | ||
气压 | ≥0.5 兆帕 | |||
环境要求 | 5~40℃;30%~80%相对湿度 | |||
整体尺寸 | 800*1300*1600 毫米 | 1000*1400*1600 毫米 | 1200*1400*1600 毫米 | |
设备重量 | 750 公斤 | 1000 千克 | 1200 公斤 | |
通信方法 | 标准SEMEMA接口 | |||
数据接口 | 支持MES、CIM、数据库等，以及客户自定义协议；自动获取工单、编码信息等。 | |||
数据传输协议 | HSMS, WebService, Http, 和客户定义的协议 | |||
Uv激光头规格
雕刻类型 | 激光类型 | 紫外线，3瓦/5瓦，强迫风冷 |
激光波长 | 355纳米 | |
激光等级 | 四年级 | |
激光光斑直径 | 0.04 毫米 | |
雕刻区域 | 每个位置 50x50 /70x70 毫米 | |
文本类型 | 大写英文字母，小写英文字母，数字，字符，符号等 | |
条形码 | CODE39, CODE128, ITF, NW-7, JAN(EAN)/UPC | |
二维码 | 二维码，微二维码，iQR码，数据矩阵，GS1数据矩阵 | |
图形数据 | DXF, BMP, HPGL, JPEG, AI, EPS |

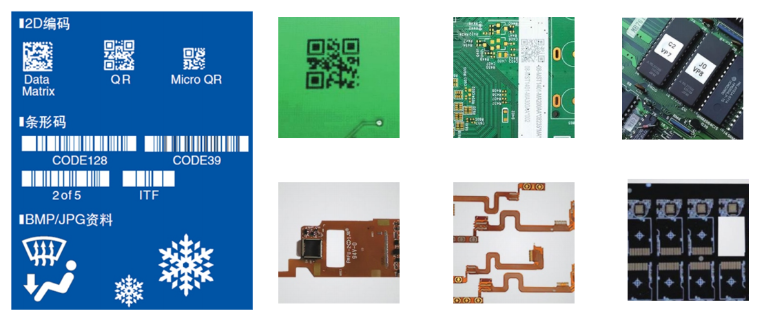

条码类型和设备性能
它可以打印一维、二维、文本和图案。
分辨率是嗯，满足超精密雕刻的要求。
它可以实现0.3毫米的极小文本高度。
行业最快的雕刻速度，是传统产品的两倍。
30W高功率输出，比普通产品高2.5倍；
该设备配备内置烟雾和灰尘探测器。
高功率净化装置；
安全门设计确保了密封的工作过程，以防止工作环境的污染。
可选内置翻转板装置；
激光源具有极长的使用寿命：87,600小时。
产品应用
电子行业：元件编码、PCB标记、连接器标签
汽车制造：零件可追溯性，车辆识别码雕刻
医疗设备：手术器械标签、批次编号识别
包装行业：日期编码、防伪标记、二维码/条形码标记
金属和工具：不锈钢工具、金属标签和五金雕刻
塑料制品：消费品、纽扣、面板和外壳
工业自动化：与装配线操作的无缝集成
常见问题
问1：S450系列可以标记哪些材料？
A: S450 可以在金属（例如，不锈钢、铝）、塑料（例如，ABS、PVC）、陶瓷以及更多涂层表面打标。
Q2: 这台机器适合高速生产线吗？
A: 是的，它专为在线高速标记设计，具有出色的同步能力。
Q3: 需要像墨水或化学品这样的消耗品吗？
A: 不，激光打标过程是无接触的，不需要任何耗材。
Q4: 它可以创建哪些类型的标记？
A: 它支持文本、序列号、标志、二维码、条形码、时间戳等。
Q5: 与现有生产线集成是否困难？
A: 当然可以。S450 支持标准工业接口，并且兼容 PLC、传感器和自动化系统。
Q6: 维护要求是什么？
A: 需要的维护非常少——主要是镜头清洁和偶尔的软件更新。
