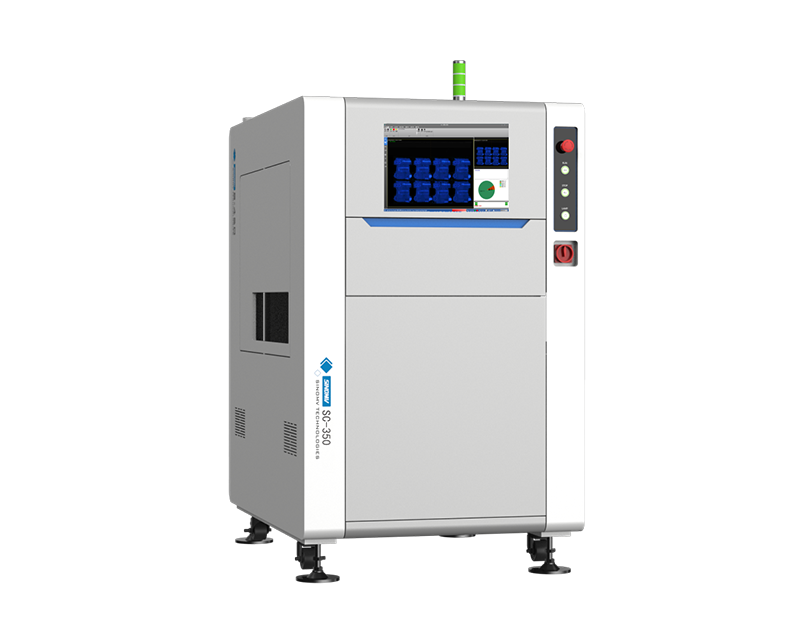

SC600 在线涂覆AVI检测机

产品特点

相机：5MP彩色高速工业相机，12MP彩色高速工业相机

光源：UV+W 光源 / UV+RGBW 光源

运动模式：X/Y轴精密伺服平台，带双向运动轨道自动宽度调整

功能：单头双面检测翻板、面板组装、混合板检测和自动传输轨道

整体尺寸：宽1100*长1500*高1600毫米

适用基板：50*50*500*500mm

衬底高度限制：上侧80毫米，下侧80毫米

设备重量：800公斤

产品技术参数

产品介绍

SC600系列在线涂布AVI系统旨在检测和分类涂布异常，如气泡、划痕、污渍、剥落或厚度不均，以适应高速制造。该系列支持全自动化、实时反馈和可定制的检查参数，以满足各种涂布材料和工业需求。

SC600凭借紧凑的设计和坚固的架构，可以无缝集成到多个行业的涂装生产线中。系统显著减少人为错误，确保产品质量一致，并提高生产效率。

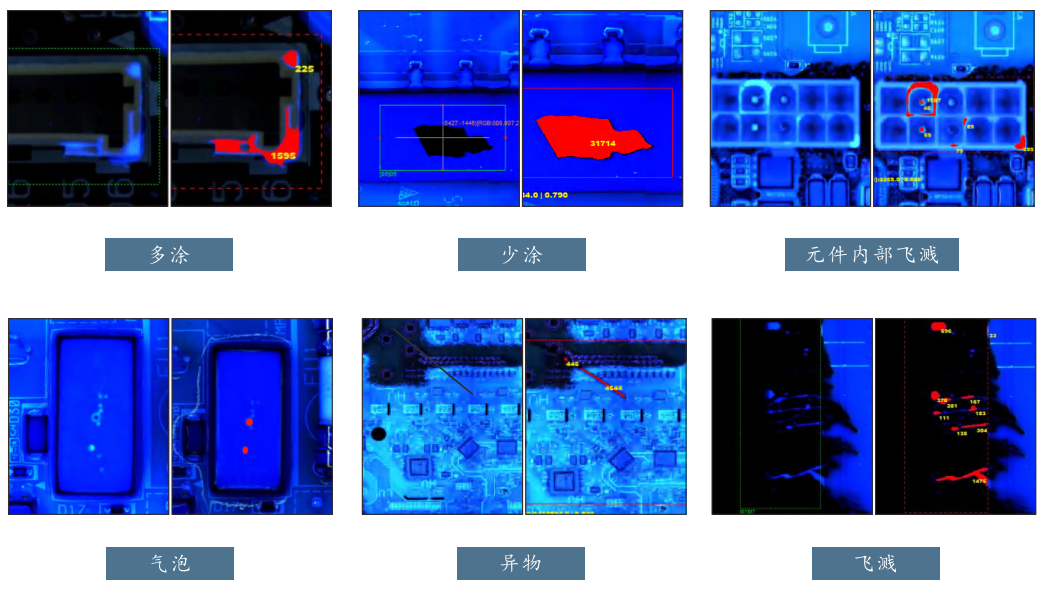

涂层缺陷示例

产品特点与功能

实时高速检查

支持高达每秒1000毫米的检查速度，同时不牺牲准确性。

缺陷检测

识别涂层缺陷，如裂纹、气孔、污垢、条纹和附着力失效。

人工智能驱动的图像分析

深度学习算法分类缺陷类型并优化检测阈值。

可定制参数

灵活的系统设置允许根据产品类型定制检查规则。

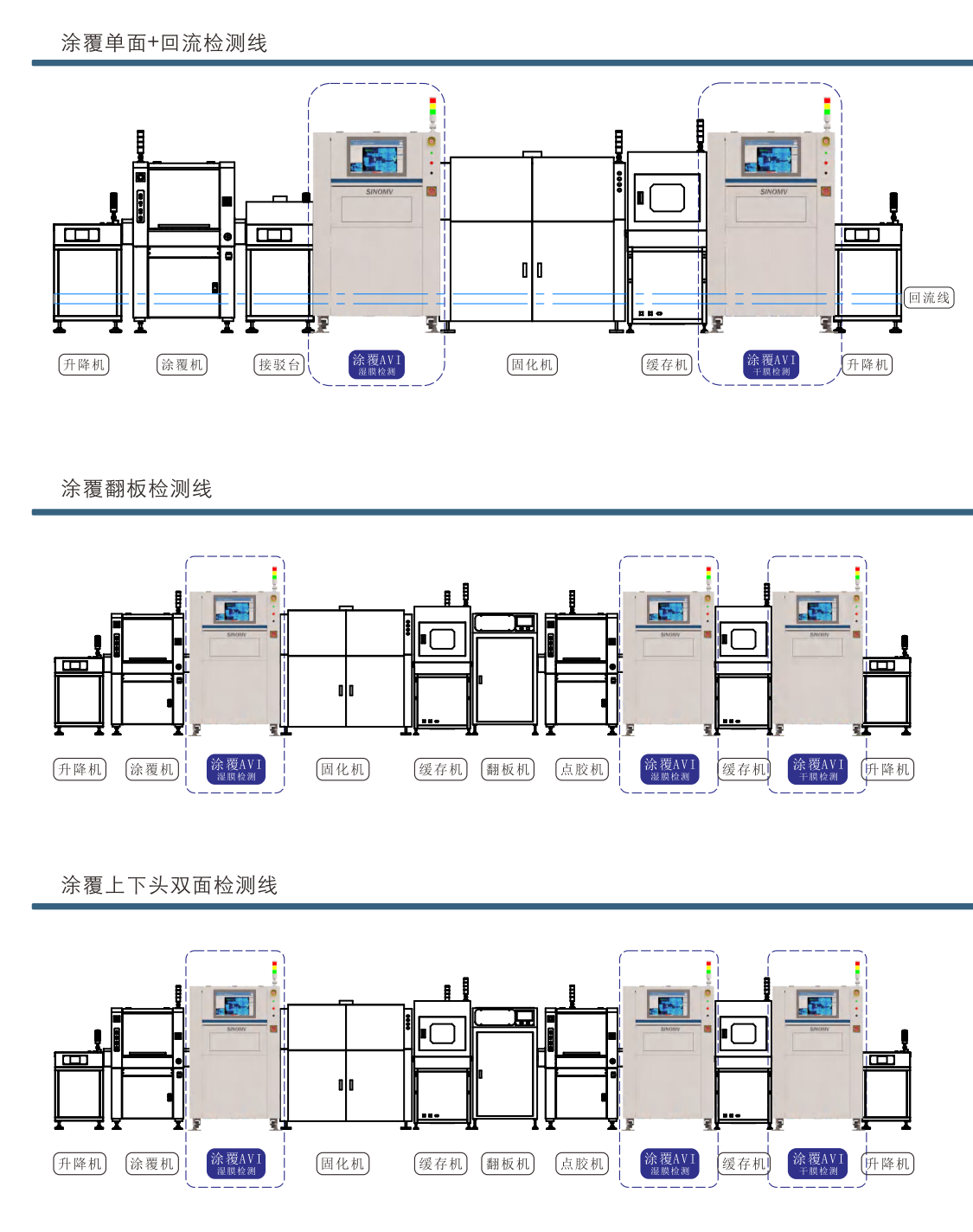

全生产线集成

支持PLC/MES通信，实现无缝数据交换和控制。

数据记录与报告

自动记录带有时间戳的图像记录和分析的缺陷。

用户友好界面

触摸屏图形用户界面，用于快速配置、实时监控和轻松操作。

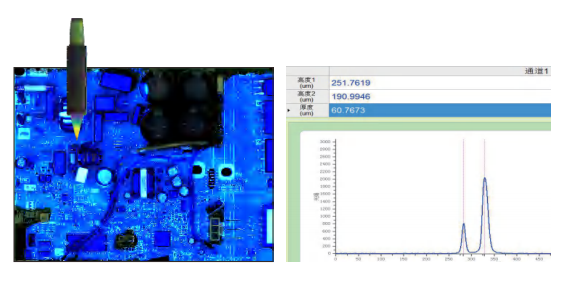

涂层厚度检测的原理

使用薄膜厚度位移传感器测量三防胶的厚度。

在紫外光下，测量的厚度值与对应位置的三防胶的亮度值拟合，以获得相应的特性曲线。

AVI根据获得的特性曲线测量三防胶的厚度。

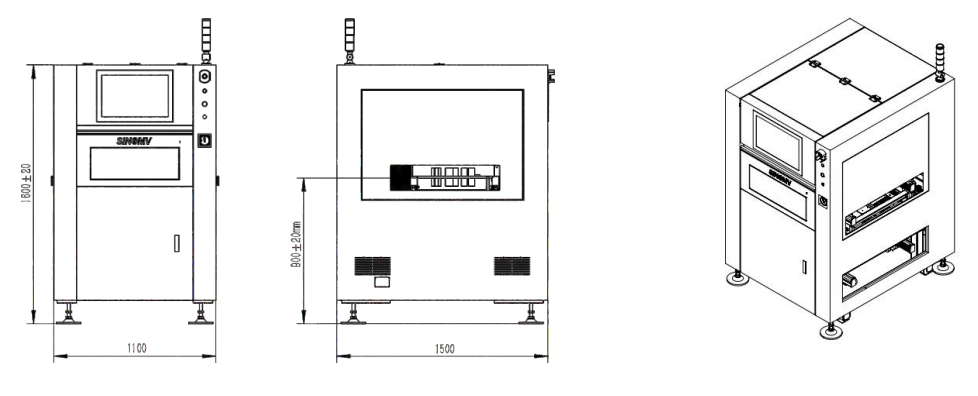

产品尺寸图

产品应用

PCB 涂层检查：确保 conformal 涂层的均匀性并检测过喷或涂层不足。

显示面板制造：检测表面污染或不规则的膜涂层。

汽车电子：验证ECU和其他电子模块上的涂层一致性。

医疗器械制造：检查生物涂层的精度和清洁度。

光学镜片涂层：监测AR/UV涂层的均匀性和清晰度。

产品常见问题

问1：SC600系列可以检测哪些类型的涂层缺陷？

A: 它可以检测气泡、划痕、分层、厚度不一致、异物以及涂层边缘不规则。

Q2: SC600能与现有的生产线集成吗？

A: 是的，它支持标准工业协议（例如，TCP/IP、RS232、PLC、MES），以实现无缝集成。

Q3: 该系统适用于透明或反射涂层吗？

A: 可以。SC600使用自适应照明和多角度视野来应对复杂的表面。

Q4: 维护要求是什么？

A: 系统需要的维护很少，主要是定期进行镜头清洁和校准检查。

Q5: 检查的准确性如何？

A: SC600 提供了微米级缺陷检测精度，适用于高端工业应用。

Q6: 系统可以为不同产品尺寸进行定制吗？

A: 是的，检查宽度、分辨率和软件规则可以根据您的生产要求进行定制。
