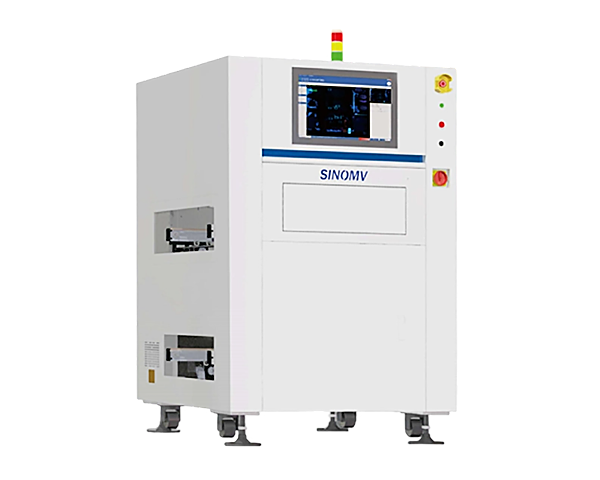

在线涂布自动视觉检测 (AVI) 系统

所属分类：L 检测机系列
浏览次数：21
发布时间：2025-07-14

留言询价

产品概述

产品特点

采用成熟的AVI检测平台，确保设备的稳定性和机械精度；

支持多边形窗口编程，自动快速生成；

可选的三个证明胶粘剂厚度测量功能；

特殊的涂层检测算法，简单快捷的编程。

功能规格

适用于在线自动化检查涂层过程粘合剂；

支持单面/双面胶粘测试；

使用紫外线光源，可以清楚地区分含有荧光粉的胶粘剂；

多种生产模式可供选择，多样化测试；

完全离线编程，编程调试不影响正常生产；

可选的指纹识别登录。

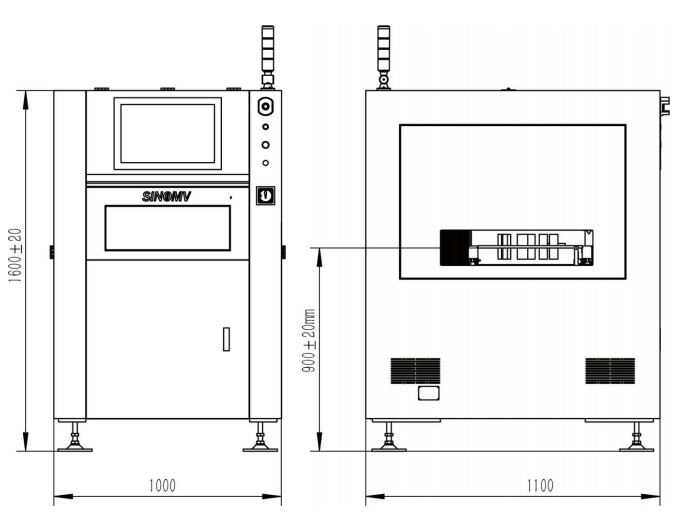

产品尺寸

在线涂布自动视觉检测 (AVI) 系统

技术参数

技术参数	项目	SC-500	SC-600	SC-900
印刷电路板规格	尺寸	5050毫米-500500毫米
	厚度	0.5毫米-6毫米
	组件高度	顶面：80毫米，底面：80毫米
	板载	3千克
	工艺边缘	3毫米
	输送机高度	900±20毫米
光学规格规格	相机	1200万，2500万像素阵列高速工业相机	5MP/12MP 彩色阵列高速工业相机
	数量	1	1	2
	光源	UV+ W 光源（标准配置/UV+W 光源（标准）
	分辨率&视野	3730毫米（500万像素；15微米）6045毫米（1200万像素；15微米）

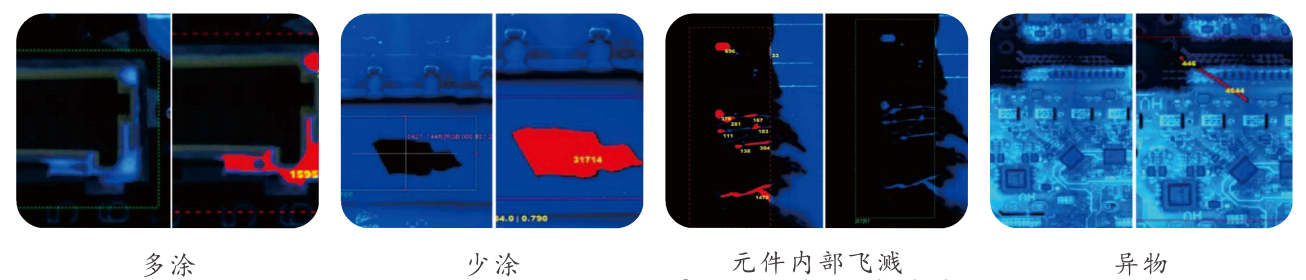

测试相关	涂层测试	涂上更多或更少的UVy胶水/UF胶水，UV胶水/UF胶水气泡，散射检测，异物检测，插件飞溅，涂层膜厚
	火焰厚度检测	薄膜厚度检测精度。±3um，薄膜厚度测量范围：50um-600um；标准配置下测量的最小薄膜厚度为50um （或可选的35-400um高精度薄膜厚度测量模块）
	捕获模式	固定摄影	XY轴移动摄影
	其他功能	一维/二维码识别/字符识别等
	混合板测试	混合板生产，支持自动程序调用
	算法	深度神经网络算法，颜色比较，轮廓识别，模板匹配，图像比较等
	速度	0.3 秒/视野
软件系统	操作系统	Windows 10
	功能	远程控制、远程协助和定制模型训练
	通信方法	标准 SMEMA 接口
	数据输出	自动生成统计分析SPC
	精选功能	自动识别涂层区域的边缘
硬件规格	工业控制主机	CPU: 英特尔 7 显卡: 索尼尼 GTX 内存: 32GB DDR4，存储: 256GB SSD+2T 机械硬盘网络: 1000M 有线网卡
	显示器	19英寸显示器
	体育组织	高精度丝杆+伺服电机
	输送机宽度调整	自动的
外观/ 电气的	底盘尺寸和重量数量（长宽高”）	100011001600毫米，净重：700千克	110015001600毫米，净重：800千克
	电源和电力	交流 220V 50HZ 额定功率 1.5KW	交流220伏50赫兹额定功率2千瓦
	气源	0.4~0.6兆帕
	工作环境	温度：10-45℃，湿度：30~85%RH

产品功能

全自动检测：无需人工干预，连续运行24小时。

多参数分析：同时检测厚度、颜色、光泽和附着力（可选）。

数据可追溯性：自动存储检测数据，并支持按批次/时间查询。

多语言界面：中文/英文/德文/日文操作面板，适用于全球工厂。

远程诊断：4G/WiFi连接，工程师可以远程调试。

应用领域

汽车制造：车身电泳漆检查，内饰件喷涂质量检查，电池壳粘胶检查

消费电子产品：手机外壳的UV涂层检查，显示屏的光学胶涂层检查

医疗设备：导管亲水涂层均匀性测试，手术器械防锈涂层质量检验

包装和印刷：食品罐内壁涂层的检查，对香烟包装上的激光涂层缺陷进行筛选

新能源：光伏组件背板涂层检查，锂电池隔膜涂层厚度控制

产品常见问题

问1：检测系统对车间环境（灰尘/振动）有任何要求吗？

该产品已通过IP65防护认证，可适应 dusty环境。配备主动减震支架，允许A振动幅度小于0.2mm。

Q2: 如何处理新型缺陷？是否需要停机培训？

A: 它支持在线学习模式。当发现未定义的缺陷时，操作员进行标记，系统会自动更新模型，无需停机。

Q3: 可以与客户的MES/ERP系统集成吗？

A: 我们提供标准的API接口，并已成功与主流PLC系统如西门子和罗克韦尔进行集成。

Q4: 最小可检测涂层厚度是多少？

A: 标准版的检测范围为5-500μm，而超高精度版可以测量1μm（需要选配激光厚度测量模块）。

Q5: 安装和调试期需要多长时间？

A: 标准生产线整合需要3到5个工作日，我们提供全球工程师的现场服务。
