产品特点
采用成熟的AVI检测平台，确保设备的稳定性和机械精度；
支持多边形窗口编程，自动快速生成；
可选的3D粘性测试功能；
专用检测算法使编程变得简单快捷。
功能规格
适用于在线自动化检查工艺粘合剂；
支持单面/双面粘合涂层检查；
可选的紫外线/RGB 光源，以清楚地区分荧光粉残留物；
支持基于多边形的粘性路径编程，并能自动和快速生成；
完全离线编程确保调试不会干扰生产；
可选的指纹识别登录。

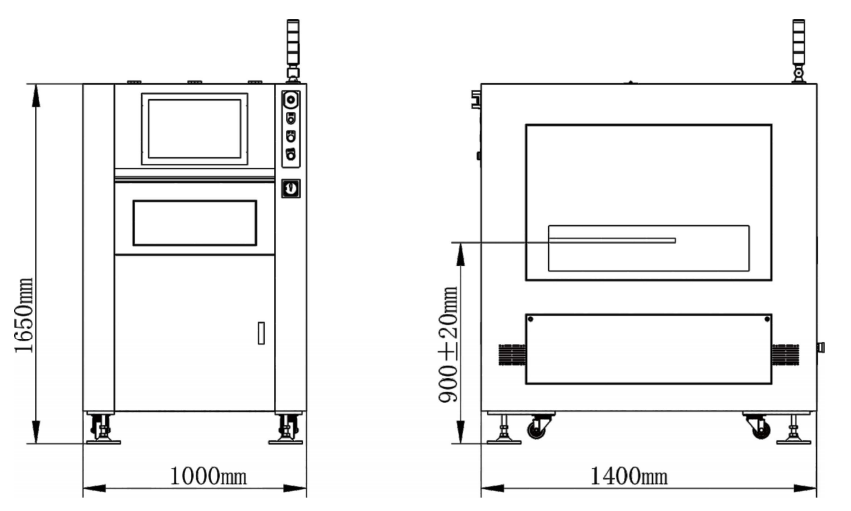

产品尺寸
技术参数

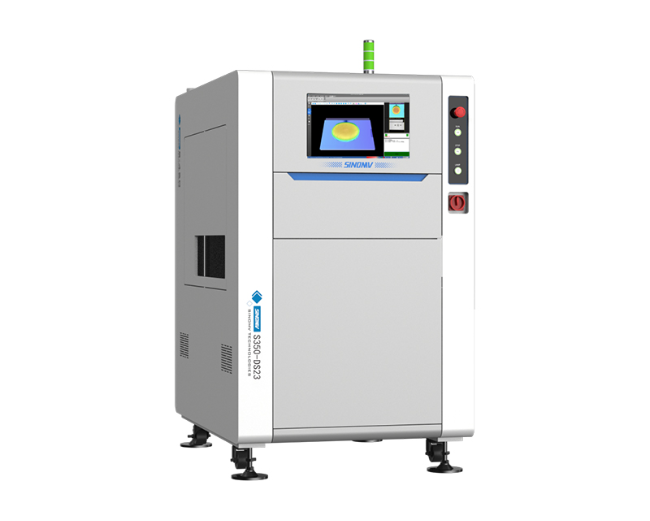

技术 | 项目 | S350-DS23 | S350-DD23 |
印刷电路板 | 尺寸 | 50*50毫米~500*500毫米 | |
厚度 | 0.5毫米~6毫米 | ||
组件高度 | 顶表面：80毫米，底表面：80毫米 | ||
能承受PCB的更大重量 | ≤5千克 | ||
轨道有效载荷 | 15千克 | ||
工艺边缘 | 3毫米 | ||
衬底转移系统 | 自动进板机和自动宽度调整系统，符合SMEMA标准 | ||
输送机高度 | 900±20毫米 | ||
传输速度 | 0~500毫米/秒可调 | ||
输送机传动方向 | 一段段皮带输送机轨道；从左到右；可以自由切换从左到右、从右到左、从左到左和从右到右。 | ||
光学规格 | 相机 | 彩色阵列高速工业相机 | |
数量 | 1 | 2 | |
光源 | LED 光源 | ||
3D检测模块 | 3D线激光，分辨率精度可选0.0025mm | ||

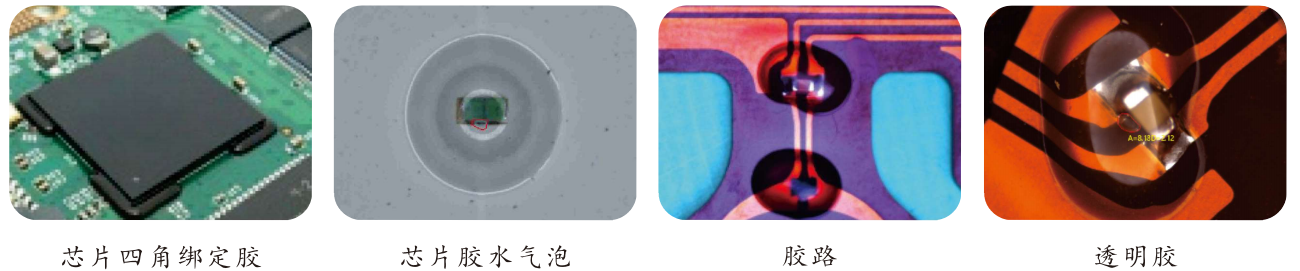

测试相关 | 粘性路径检查 | 更少胶，更多胶，残胶，芯片损坏，芯片污染；支持UV，UF胶等 | |
检查准确性 | ±0.02毫米 | ||
适用的粘度 | ≤30,000厘帕 | ||
捕获模式 | 实时成像/固定摄影 | ||
其他功能 | 将一维 QR 码识别和检测数据与图像绑定 | ||
混合板测试 | 自动调用混合板生产支持程序 | ||
编程方法 | 视觉编程，可定制的涂抹区域，非粘附区域，检测区域支持多边形、矩形、圆形等；智能学习检测区域 | ||
速度 | 0.5 秒/视场 | ||
软件 | 操作系统 | Windows 10 | |
功能 | 远程控制，远程协助，定制模型训练 | ||
通信方法 | 标准 SMEMA 接口 | ||
MES系统集成 | 保留的MES接口 | ||
数据输出 | 自动生成统计分析 SPC | ||
标记点识别 | 可识别：形状如圆、十字、方块和通孔的参考点；圆形标记点识别范围 0.5-2mm | ||
用于读取和设置不同形状标记点的报警功能； | |||
精选功能 | 自动识别橡胶道路区域的边缘 | ||
其他功能 | 配备检测模式和直接模式；支持UV、UF胶检测、胶路高度等信息 | ||
硬件 | 工业控制电脑 | 系统：WIN10 64位 CPU：17 内存：16GB 存储：256GB SSD + 1TB 机械硬盘 | |
显示器 | 19英寸显示器 | ||
体育组织 | 高精度丝杠伺服电机 | ||
输送机宽度调整 | 宽度可以根据系统软件自动调整，插板和拔板的速度可以通过软件进行调整。 | ||
外观 | 底盘尺寸和 | 1000*1400*1600毫米，净重：750千克 | 1000*1400*1650毫米，净重：850千克 |
电源和电力 | 交流220伏 50赫兹，额定功率2千瓦 | ||
气源 | 0.4~0.6兆帕 | ||
工作环境 | 温度：10-45℃，湿度：30~85%RH | ||
产品功能
(1) 智能分发控制
高精度压电喷射/螺杆阀点胶，最小点胶量为0.001毫升
橡胶路径形状预设库（直线、弧线、点阵等）
提供实时反馈和胶量调整，以防止胶体断裂或溢出。
(2) 3D 视觉检测 (AVI)
激光三角测量 + 高帧率相机，扫描速度 ≥200mm/s
自动检测胶路的高度、宽度、断胶、气泡和偏移。
AI分类缺陷类型（如胶水不足、串接、污染等）
(3) 自动化集成
支持与机械臂和输送带的链接（EtherCAT/Profinet协议）
NG产品会自动标记或分类，并触发声音和光警报
数据上传到MES系统以生成SPC分析报告
(4) 用户友好设计
10.1英寸触摸屏，一键切换产品配方
多语言界面（中文/英语/德语/日语）
模块化结构，维护时间小于15分钟
应用领域
(1) 电子行业
PCB板： 保形涂层检验，芯片底部填充胶
显示屏：OLED框架密封剂，触摸屏粘合剂
电池：检查动力锂电池组的密封电路
(2) 汽车制造
车辆灯具粘接胶粘剂的测试及ECU封装胶粘剂的质量控制
新能源电池模块密封胶自动检测
(3) 医疗器械
无缺陷的注射器/导管粘合剂验证
精准分配用于可穿戴设备的防水橡胶环
(4) 消费者电子产品
手机框架点胶检查，耳机声学粘合电路的闭环控制
产品常见问题
问1：这个设备可以兼容哪些类型的胶水？
A1: 支持UV胶、硅胶、环氧树脂、热熔胶等。不同粘度的胶水需要配置不同的胶阀。
Q2: 检测准确率能到达多少？
A2: 粘合路径的宽度/高度检测精度为±0.05mm，最小可识别的粘合断裂缺陷为0.1mm。
Q3: 需要额外的光源吗？
A3：内置同轴光+激光扫描光源，适用于反光/暗色工件。
Q4: 如何与现有的生产线集成？
A4: 它提供标准IO接口（24V DI/DO）和EtherCAT协议，并支持定制夹具对接。
Q5: 设备维护周期是多久？
A5: 建议每500小时清洁一次光学镜头，滴胶阀的使用寿命应不少于200万次。
Q6: 透明胶水可以测试吗？
A6: 可配置特殊波长的光源，透明UV胶的检测合格率≥99%。
Q7: 一次测试需要多长时间？
A7: 根据粘贴路径的长度，10厘米粘贴路径的典型检测时间为≤0.3秒。
Q8: 支持非标准定制吗？
A8: 我们提供橡胶路径模板培训服务，并且可以在最快1天内完成新流程的调试。
Q9: 如何导出和分析数据？
A9：支持CSV/Excel格式，并且SQL数据库存储是可选的。
Q10: 相比竞争对手，核心优势是什么？
A10：实现点胶、检测和补偿闭环控制，产量增加超过30%。
